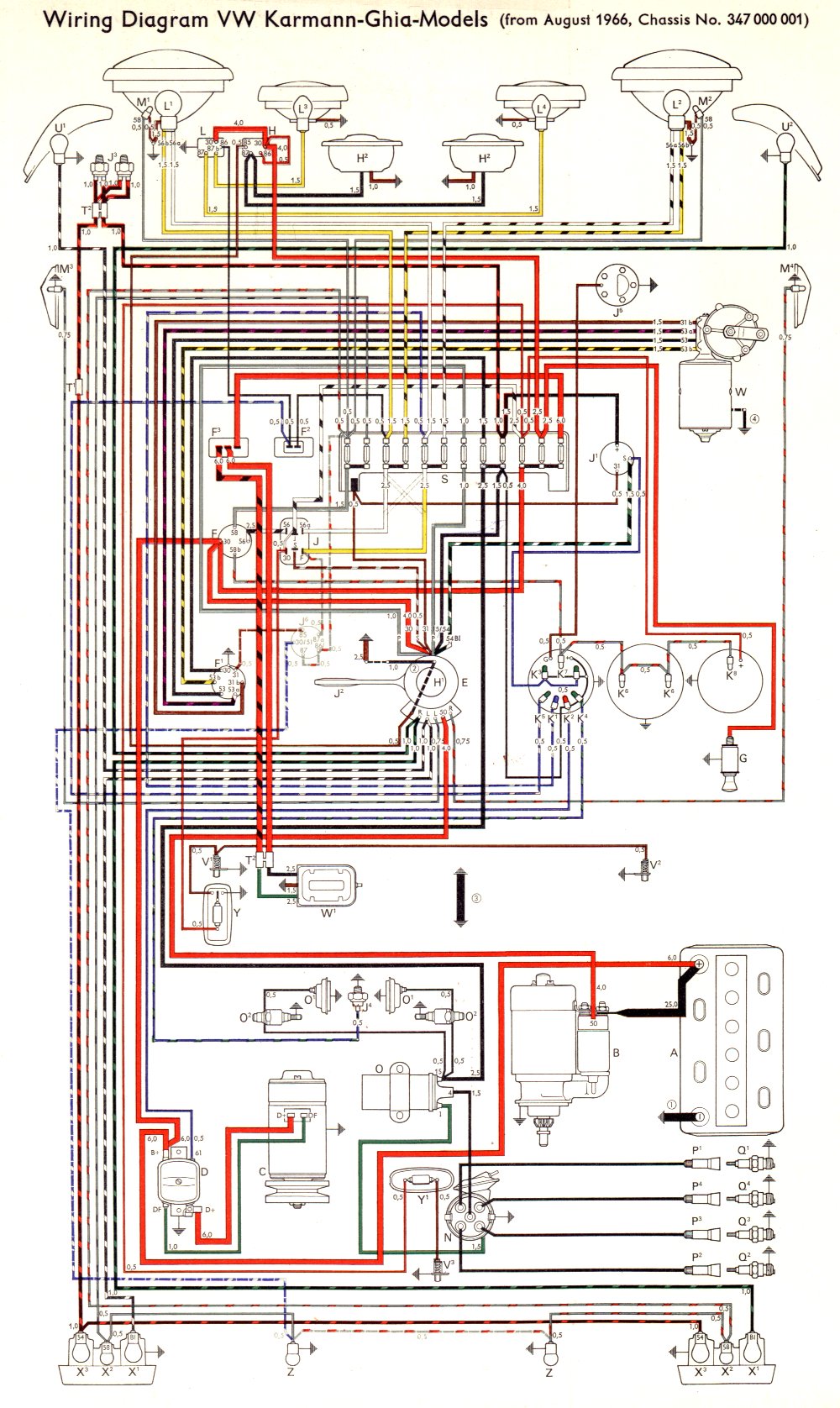

VW1600 Karmann-Ghia (from Aug '66, Chassis no. 347 000 001)

Wiring key below



Wiring Key:

A - Battery
B - Starter
C - Generator
D - Regulator
E - Turn signal switch with steering/ignition lock
F - Lighting switch
F1 - Windshield wiper switch
F2 - Fog light switch
F3 - Sun roof switch
G - Cigar lighter
H - Twin tone horn relay
H1 - Horn lever
H2 - Twin tone horn
J - Hand dimmer relay
J1 - Turn signal relay
J2 - Headlamp flasher button
J3 - Brake light switch
J4 - Oil pressure switch
J5 - Fuel gauge sender unit
J6 - License plate light relay (Austria only)
K1 - High beam warning lamp
K2 - Generator warning lamp
K3 - Turn signal warning lamp
K4 - Oil pressure warning lamp
K5 - Parking light warning lamp
K6 - Speedometer light
K7 - Fuel gauge light
K8 - Clock light
L - Fog light relay
L1 - Twin filament bulb for headlight, left
L2 - Twin filament bulb for headlight, right
L3 - Fog light bulb, left
L4 - Fog light bulb, right
M1 - Parking light, left
M2 - Parking light, right
M3 - Side parking light, left
M4 - Side parking light, right
N - Distributor
O - Ignition coil
O1 - Automatic chokes
O2 - Electro-magnetic pilot jets
P1 - Spark plug connector, No. 1 cylinder
P2 - Spark plug connector, No. 2 cylinder
P3 - Spark plug connector, No. 3 cylinder
P4 - Spark plug connector, No. 4 cylinder
Q1 - Spark plug for No. 1 cylinder
Q2 - Spark plug for No. 2 cylinder
Q3 - Spark plug for No. 3 cylinder
Q4 - Spark plug for No. 4 cylinder
R1 - Radio
R2 - Aerial connection
S - Fuse box - 10 fuses
S1 - Cigar lighter fuse
S2 - Fog light and twin tone horn fuse
T - Cable adapter
T1 - Cable connector, single
T2 - Cable connector, double
U1 - Turn signal, front left
U2 - Turn signal, front right
V1 - Door switch, left
V2 - Door switch, right
V3 - Luggage compartment light switch
W - Windshield wiper motor
W1 - Sun roof motor
X1 - Turn signal lights, rear
X2 - Tail lights
X3 - Brake lights
Y - Interior light
Y1 - Luggage compartment light
Z - License plate light


1 - Battery to frame ground strap
2 - Horn lever to steering coupling ground connection
3 - Transmission to frame ground connection
4 - Windshield wiper motor to body ground strap
5 - Front axle to frame ground strap

1.5; 0.5 etc.: Cable cross section
